Wie man die Master-Slave-Kommunikation zwischen Batterien einrichtet

29. August 2025

In Multi-Batterie-Systemen – besonders wenn die Batterien parallel geschaltet sind – ermöglicht die Konfiguration der Master-Slave-Kommunikation einen koordinierten Betrieb und eine einheitliche Steuerung im gesamten Pack. Die Master-Batterie übernimmt die gesamte externe Kommunikation mit dem Wechselrichter, EMS oder Host-PC, während die Slave-Batterien ihre Betriebszustände intern synchronisieren. Diese Anordnung verbessert die Gesamtstabilität und Sicherheit des Systems.

I. Was erreicht die Master-Slave-Kommunikation?

Sein Hauptzweck ist es, eine Batterie als den „Master“ oder „Controller“ festzulegen, der nach außen kommuniziert (z. B. mit dem Wechselrichter oder der Überwachungsausrüstung), während die anderen Batterien als „Slaves“ fungieren und wichtige Parameter wie SOC, Strom und Spannung synchronisieren. Das verhindert Datenkonflikte und Fehlalarme.

33% Off
Eco-Worthy Cubix 100 48V 100Ah Server Rack Batterie—Bluetooth und WLAN—IEC 62619—10 Jahre Garantie

Eco-Worthy Cubix 100 48V 100Ah Server Rack Batterie—Bluetooth und WLAN—IEC 62619—10 Jahre Garantie

€699,99
€1.399,99

(43 Bewertungen)

(Beim Kauf einer Batterie Gratis Monitor & Gestell erhalten)


Battery Communication Cable

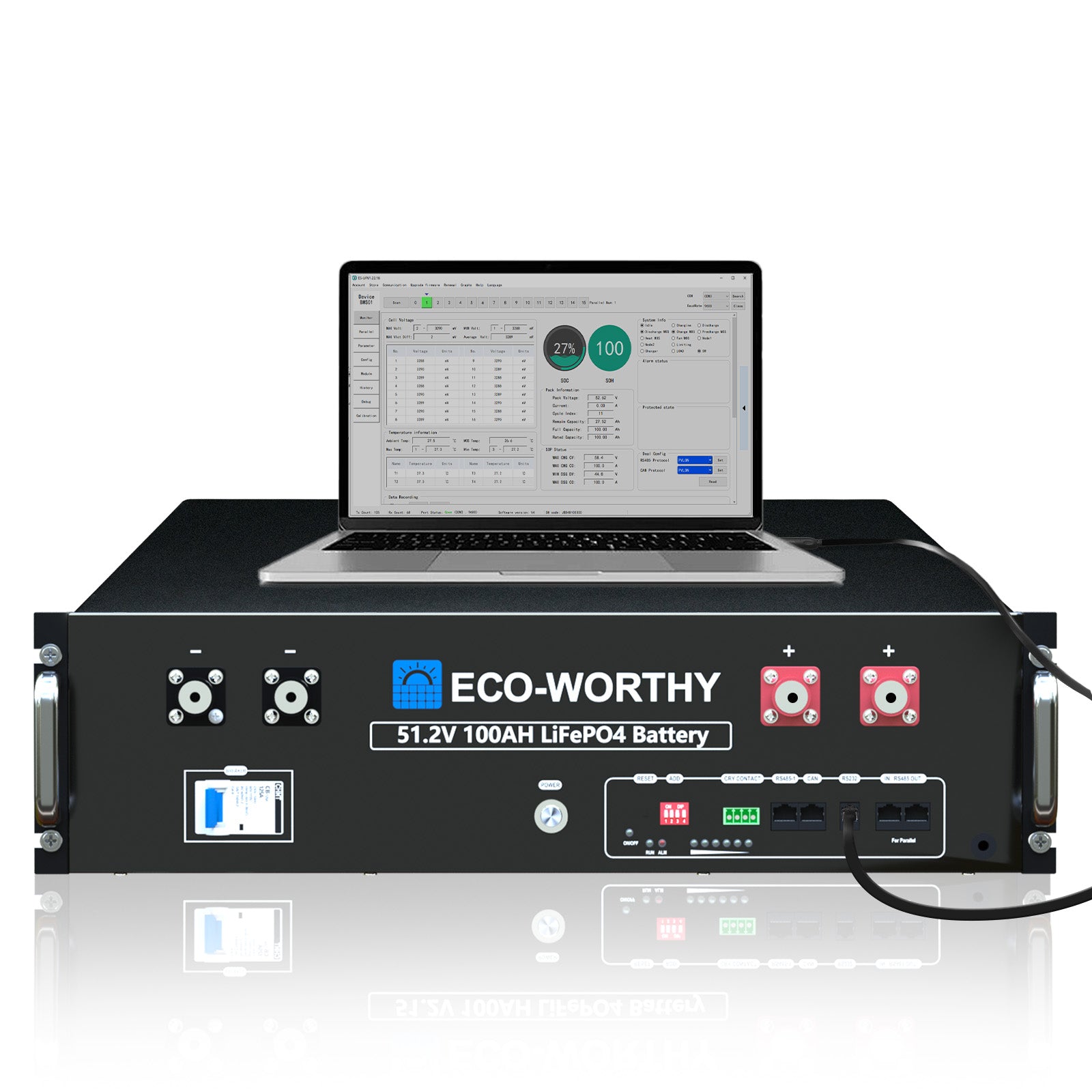

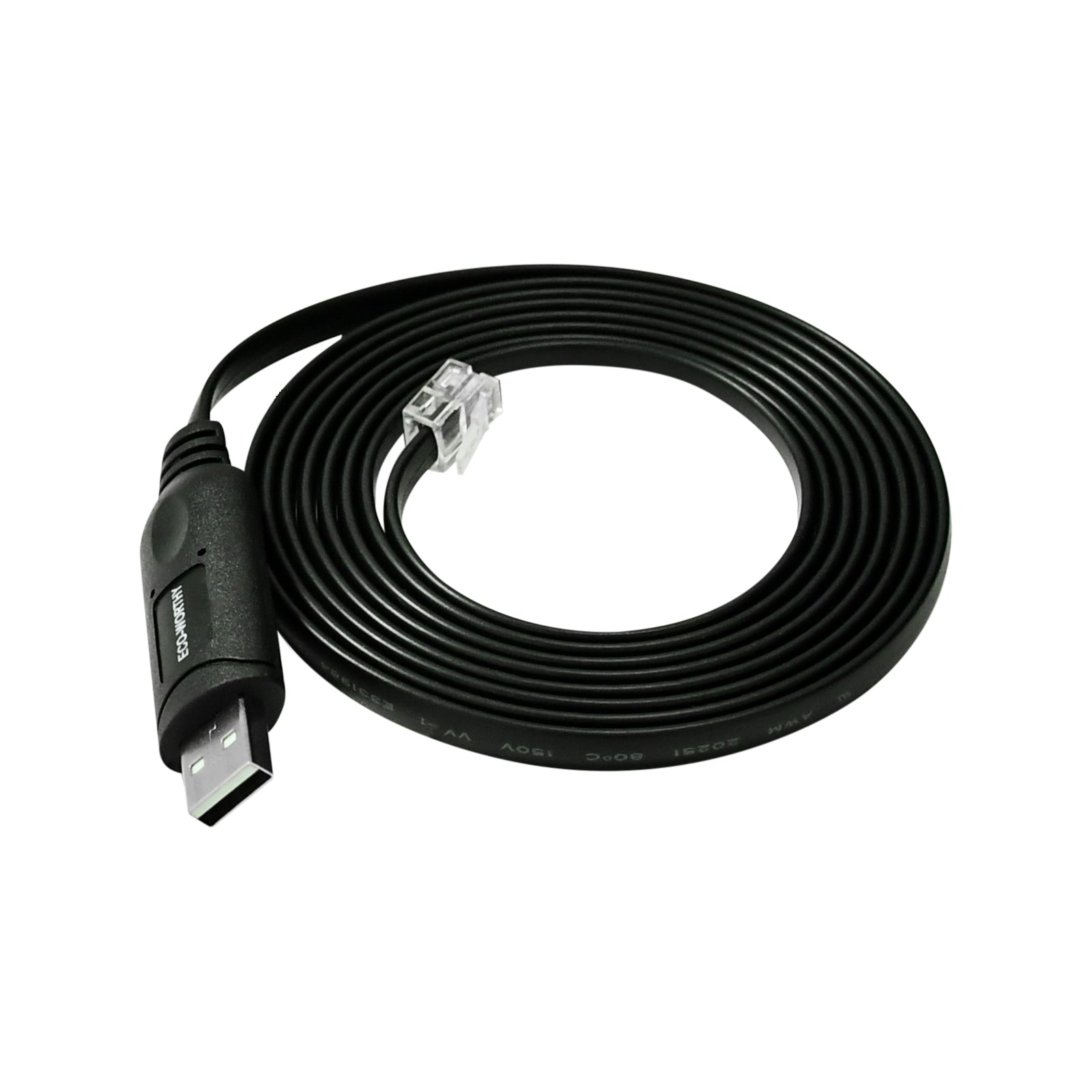

Eco-Worthy RS232/RS485-auf-USB-Adapterkabel für Server-Rack-Batterie und PC-Kommunikation
Eco-Worthy RS232/RS485-auf-USB-Adapterkabel für Server-Rack-Batterie und PC-Kommunikation

Eco-Worthy RS232/RS485-auf-USB-Adapterkabel für Server-Rack-Batterie und PC-Kommunikation

Eco-Worthy RS232/RS485-auf-USB-Adapterkabel für Server-Rack-Batterie und PC-Kommunikation

€15,99
Batterie kommunikations kabel

Typische Anwendungsfälle

Parallelschaltung mehrerer Batteriemodule
Title

Integration mit geschlossenen Wechselrichtern (z. B. Growatt, Deye)
Title

EMS-Plattformen, die einen einheitlichen SOC-Bericht benötigen
Title
Title

Abonnieren

Sichere dir exklusiv 10 $ Rabatt auf deinen ersten Einkauf

Thanks for contacting us. We'll get back to you as soon as possible.

Hauptartikel

Dekodierung der multidimensionalen Kommunikationsfähigkeiten der ECO-WORTHY 48V100Ah Server-Rack-Batterie

29. Mai 2025

Verwandte Artikel

So benutzt man die Host-PC-Software

8. September 2025
Title

Wie man die Mobile App verbindet

11. September 2025
Title

Welche Wechselrichtermarken werden unterstützt? Was ist geschlossene Kommunikation?

19. September 2025
Title

Wie konfiguriert man die Batterie für die geschlossene Kommunikation mit einem Wechselrichter?

19. September 2025
Title

Geschlossene vs. offene Kommunikation

22. September 2025

Kern Thema

Das Kernthema dieser Artikelreihe ist „Intelligente Batteriekkommunikation“ und konzentriert sich auf die Kommunikationsfunktionen und -technologien der 48V 100AH Server-Rack-Batterie und ihrer verwandten Geräte. Es werden Master-Slave-Kommunikation, Kommunikation mit dem Host-Computer, Kommunikation über mobile Apps und Kommunikation mit dem Wechselrichter behandelt, mit dem Ziel, den Nutzern zu helfen, diese Technologien zu verstehen und anzuwenden.

II. Einrichtung der Master-Slave-Kommunikation

1.

Die Master-Slave-Kommunikation wird derzeit bei den Server-Rack-Serienbatterien (48V 100 Ah und 48V 50 Ah) unterstützt.

Verwende das mitgelieferte RS485-Kabel, um die RS485-2-Anschlüsse zwischen den Batterien hintereinander zu schalten

RS232 zu USB

RS485 zu USB

Das RS232-zu-USB-Kabel wird hauptsächlich dazu verwendet, Geräte mit einer RS232-Schnittstelle mit solchen zu verbinden, die eine USB-Schnittstelle haben. Es kann Signalpegel und Kommunikationsprotokolle umwandeln, sodass diese beiden verschiedenen Schnittstellentypen kompatibel sind.



Das RS485-zu-USB-Kommunikationskabel ist ein Gerät zur Schnittstellenumwandlung. Es kann Daten vom RS485-Protokoll ins USB-Protokoll und umgekehrt konvertieren. So kann ein Computer mit Geräten kommunizieren, die das RS485-Protokoll unterstützen, wie zum Beispiel 48V(51,2V) 100AH Lithium-Eisen-Phosphat (LiFePO4) Server-Rack-Batterien, über die USB-Schnittstelle. Dadurch können Aktionen wie das Verbinden mit einem Hauptcomputer oder SolarAssistant, das Auslesen von Batteriedaten und das Aktualisieren der Batteriefirmware durchgeführt werden.

2.

Adresszuweisung über DIP-Schalter

Die Master-Batterieadresse ist auf 1 eingestellt

Die Adressen der Sklaven-Batterien werden sequenziell von 2 bis 32 zugewiesen

3.

Wenn eine Kommunikation mit dem AIO erforderlich ist, wählen Sie das richtige Protokoll in der Mobile-App, der Host-PC-Software und dem externen Display ESM-100 aus.

Sobald die Adressen eingerichtet und die Verkabelung abgeschlossen sind, können die einzelnen Batteriedaten über die App, die Host-PC-Software oder das ESM-100-Display angezeigt werden.

III. Häufige Probleme & Lösungen

F: Die Slave-Einheit wird nicht erkannt / Batteriedetails können nicht angezeigt werden

A: Adressenkonflikt oder falsche Verkabelung prüfen. Bitte überprüfe die DIP-Schalteradresse jeder Batterie und stelle sicher, dass die RS485-Kabel in der richtigen Kettenfolge verbunden sind.

F: Die Daten zwischen den Batterien sind nicht synchron

A: Cell imbalance or cable interference. Please inspect the RS485 cables for damage and ensure all batteries have undergone simultaneous charge/discharge cycles.

……

…

Die Master-Slave-Kommunikation ist ein entscheidender Schritt beim Aufbau eines hochstabilen Batteriesystems. Eine richtige Konfiguration ermöglicht nicht nur den koordinierten Betrieb zwischen den Batterien, sondern legt auch die Grundlage für die anschließende geschlossene Regelung und die nahtlose Integration mit PCs und mobilen Apps.
